深圳热继电器测试仪温度修正按或、?键更换输入域，按F1、F2增减数值，按OK键保存数据，按ESC键返回主界面。说明：当温度或压力出现线性偏差时，可在此修正数据。6.储气瓶使用方法1、在进行测试前首先检查气瓶内有无气体，首先将减压阀出气阀门关闭，打开总阀门，压力表的指示值即是瓶内压力，（如瓶内气体低于测试需要的压力，一般0.7MPa时，需对气瓶进行充气后方可使用）。2、测试准备完毕后，将仪器所配专用管路与气瓶连接好，依次打开总阀门、出气阀门，即可使用。3、储气瓶充气方法：出厂前已经将气体充满，如用完后可以用配备的充气连接装置对气瓶进行充气。首先将减压阀接钢瓶接头选择为合适接头（一般为编号14），将降压阀连接到气源钢瓶上，将充气接头（编号13）接到储气瓶上，用充气管道连接减压阀和储气瓶。打开气源钢瓶的总阀门，调节减压阀使出气压力为1.5MPa左右，打开储气瓶的总阀门，开始充气。当感觉不到气体流动后（大约1分钟左右），依次关闭气源钢瓶总阀门、气源阀门和储气瓶总阀门。7.注意事项1、使用前应先查看内置电源是否欠压，如欠压应及时充电。通上电源后仪表面板上的‘电源’‘充电’批示灯会点亮，电池充满后充电批示灯熄灭。

深圳热继电器测试仪导入数据。点击 “文件”下拉菜单，再点击“导入数据”按钮，如图所示。此时可将仪器直接存储到U盘的EXCEL格式的数据导入到软件界面，如图所示。点击“导入数据”按钮后，弹出对话框，此时可选择要导入的文件。点击“打开”按钮后，数据显示在软件界面上，便于直观分析或生成报表，如图所示。（6）生成报表。当软件界面上显示有效数据后，点击“生成报表”按钮，弹出如下对话框。可以根据需要修改报表中的标题、校验单位、送检单位等基本信息。点击确定，即可进入测试报告打印预览页，打印预览页显示的测量数据为你选择“生成报表”时软件界面上的测量数据，测试报告是以A4 纸的形式展示。如下图所示。联机失败，数据未上传至计算机，此时信息区中显示“通信中断”如下图所示。如果出现联机失败的界面可能为以下四种情况：1) 仪器开机后没有进入计算机通信界面；2) USB数据线连接不稳定；3) USB驱动程序没有正确的安装；4) 安装USB 驱动程序后，没有重新拔插USB 数据线。USB驱动程序安装说明1、USB驱动程序的安装（WIN95、WIN98＆ME、WIN2000）1.1首先不要将电脑连接仪器，在随机光盘中找到USB210驱动，点击USB210_Setup.exe文件（如图15）1.2 安装完成弹出安装成功窗口1.3将电脑与仪器连接，在Windows的“设备管理器”中查看，如图，在工具软件中可以使用图中所示的端口号进行通信。2、USB驱动程序的安装（WINXP）2.1首先不要将电脑连接仪器，在随机光盘中找到USB210驱动，点击USB210_Setup.exe文件（如图15）2.2 安装过程中会弹出通过windows徽标测试的窗口，点击“仍然继续”即可。

<深圳>天正华意电气设备有限公司 变压器压力释放阀校验仪深圳

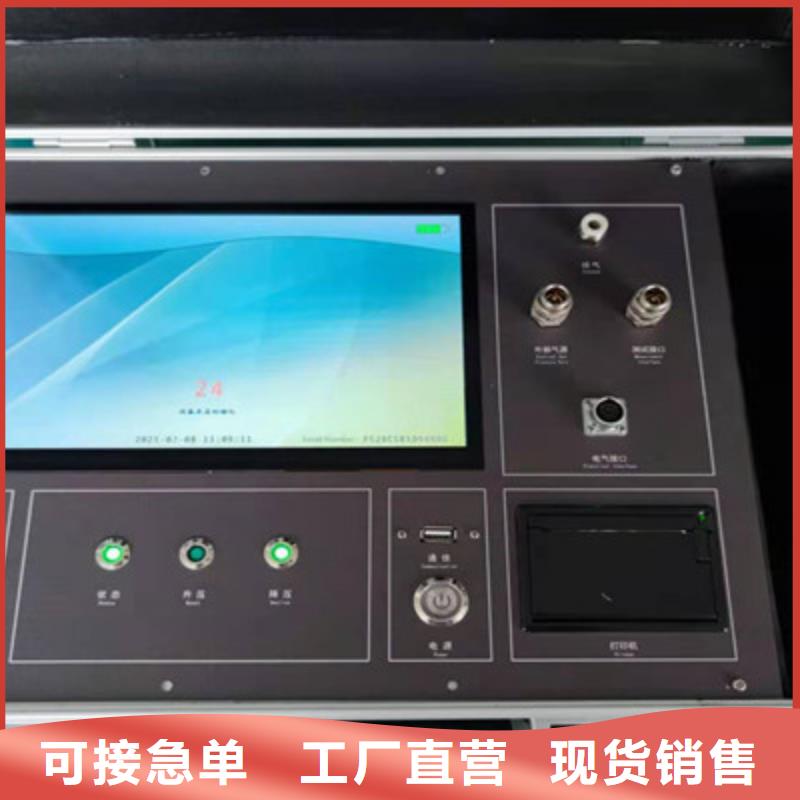

?深圳热继电器测试仪智能型密度继电器校验仪功能特点：1．密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。2．配置了单色液晶屏和软键盘人机接口，操作简单、界面美观，所有参数及状态一目了然。3．自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。4．所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。5．汉字报表式打印测试结果，并对试验结果进行智能分析。6．USB通讯接口可上传测试数据到计算机及USB拷贝接口可用U盘直接拷贝测试数据，同时能存储100次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。7．校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。8． 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。9． 校验过程中不浪费SF6气体，测试成本低，对环境无污染。10．具有在线修改系统时钟的功能。11．具有在线修改系统压力功能，可以现场修正。12．核心元器件采用原装进口元件，性能可靠。13．能同时测试一组报警信号、二组闭锁信号。

<深圳>天正华意电气设备有限公司 变压器压力释放阀校验仪深圳
变压器压力释放阀校验仪深圳 <深圳>天正华意电气设备有限公司

深圳热继电器测试仪如果储气瓶内部压力低于0.7MPa，请及时充气。2、可以调节进气阀和出气阀控制校准速度。5.3.6 接点一（闭锁）校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.7 接点二（报警）校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点二降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.8 接点一接点二同时校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’和‘接点二降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。

深圳热继电器测试仪适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。深圳热继电器测试仪主要功能可长时间输出0～50A或0～500A电流 可定制10000A可同步测试热继电器、热电偶、电动机保护器的动作时间可同时串接若干只校验，提高工作效率二、主要技术指标电源输入：AC 380/220V 50Hz 三相四线额定功率： 1＊1KVA 3只仪表等级：0.5级输出电流：3×50A或3×500A（电流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<深圳>天正华意电气设备有限公司

深圳热继电器测试仪如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图６在系统主界面旋转飞梭使光标选择“历史数据查阅”，如图７所示，可以浏览原来的测试结果。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图７点击“确定”后进入的界面如图８所示。密度继电器校验数据退出图８点击“密度继电器校验数据”后可以看到历史数据，如图９所示。＊＊年＊＊月＊＊日报警回复值报警值翻页 打印外存 退出点击外存后显示如图11上传 U盘 返回如需上传测试数据请用SUB接口线连接好计算器（已安装上传软件的计算机且已打开上传界面），点击上传后与计算器找到相应的通讯口即可上传数据，具体操作详见“配套工具软件使用说明”如需用U盘拷贝数据，请将U盘插上仪器面板上拷贝U口同时点击U入盘即可拷贝数据到所插U盘上，存储的文件名默认为“SF6”加“存储数据的序号”（例如，组数据存储到U盘的文件名为SF61）如图12上传 U盘 返回在上图中点击确认，仪器显示如下界面：如果数据成功保存到U盘，界面显示如下：如果数据未成功保存到U盘，界面显示如下：在主截面上点击“系统时钟修正”，如图10所示，可以进入系统时钟修正界面，如图13所示。

<深圳>天正华意电气设备有限公司 变压器压力释放阀校验仪深圳
变压器压力释放阀校验仪深圳 <深圳>天正华意电气设备有限公司

深圳热继电器测试仪温度修正按或、?键更换输入域，按F1、F2增减数值，按OK键保存数据，按ESC键返回主界面。说明：当温度或压力出现线性偏差时，可在此修正数据。6.储气瓶使用方法1、在进行测试前首先检查气瓶内有无气体，首先将减压阀出气阀门关闭，打开总阀门，压力表的指示值即是瓶内压力，（如瓶内气体低于测试需要的压力，一般0.7MPa时，需对气瓶进行充气后方可使用）。2、测试准备完毕后，将仪器所配专用管路与气瓶连接好，依次打开总阀门、出气阀门，即可使用。3、储气瓶充气方法：出厂前已经将气体充满，如用完后可以用配备的充气连接装置对气瓶进行充气。首先将减压阀接钢瓶接头选择为合适接头（一般为编号14），将降压阀连接到气源钢瓶上，将充气接头（编号13）接到储气瓶上，用充气管道连接减压阀和储气瓶。打开气源钢瓶的总阀门，调节减压阀使出气压力为1.5MPa左右，打开储气瓶的总阀门，开始充气。当感觉不到气体流动后（大约1分钟左右），依次关闭气源钢瓶总阀门、气源阀门和储气瓶总阀门。7.注意事项1、使用前应先查看内置电源是否欠压，如欠压应及时充电。通上电源后仪表面板上的‘电源’‘充电’批示灯会点亮，电池充满后充电批示灯熄灭。

深圳热继电器测试仪导入数据。点击 “文件”下拉菜单，再点击“导入数据”按钮，如图所示。此时可将仪器直接存储到U盘的EXCEL格式的数据导入到软件界面，如图所示。点击“导入数据”按钮后，弹出对话框，此时可选择要导入的文件。点击“打开”按钮后，数据显示在软件界面上，便于直观分析或生成报表，如图所示。（6）生成报表。当软件界面上显示有效数据后，点击“生成报表”按钮，弹出如下对话框。可以根据需要修改报表中的标题、校验单位、送检单位等基本信息。点击确定，即可进入测试报告打印预览页，打印预览页显示的测量数据为你选择“生成报表”时软件界面上的测量数据，测试报告是以A4 纸的形式展示。如下图所示。联机失败，数据未上传至计算机，此时信息区中显示“通信中断”如下图所示。如果出现联机失败的界面可能为以下四种情况：1) 仪器开机后没有进入计算机通信界面；2) USB数据线连接不稳定；3) USB驱动程序没有正确的安装；4) 安装USB 驱动程序后，没有重新拔插USB 数据线。USB驱动程序安装说明1、USB驱动程序的安装（WIN95、WIN98＆ME、WIN2000）1.1首先不要将电脑连接仪器，在随机光盘中找到USB210驱动，点击USB210_Setup.exe文件（如图15）1.2 安装完成弹出安装成功窗口1.3将电脑与仪器连接，在Windows的“设备管理器”中查看，如图，在工具软件中可以使用图中所示的端口号进行通信。2、USB驱动程序的安装（WINXP）2.1首先不要将电脑连接仪器，在随机光盘中找到USB210驱动，点击USB210_Setup.exe文件（如图15）2.2 安装过程中会弹出通过windows徽标测试的窗口，点击“仍然继续”即可。

<深圳>天正华意电气设备有限公司 变压器压力释放阀校验仪深圳 <深圳>天正华意电气设备有限公司

深圳热继电器测试仪我厂根据现场使用的信息反馈试验成功了采用电压变化来控制电秒表启停：当按下试验开关时电秒表启表，检漏继电器动作后由于工作电压的失去使电秒表停表，这样就能测出检漏继电器的动作时间；电秒表停表后会锁定试验值直至下一次启表信号的触发，如按一下复位开关电秒表会复零，下一次时间测试时会从零开始计时；如不按复位开关所测时间是几次动作时间的累加，这一点请试验者务必注意！⑥、其他类型的各种检漏继电器可据实际的电压等级，参考以上①～⑤项进行试验和整定。在此不再累述。五、注意事项1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、切记：请不要在地面供电系统做试验。3、检漏试验时请确认试验开关在弹起状态。4、仪器出现问题时请致电：，请不要自行拆开。六、仪器配套1、TH-JL型检漏继电器校验仪1台2、大屏幕液晶数字式电阻表(内置) 1台3、数字式毫秒计1台4、配套试验线1套5、说明书1份6、合格证 1份七、保修本仪器自出厂之日起三年保修，若非人为造成事故，免费维修；三年后酌收工本费。

?深圳热继电器测试仪智能型密度继电器校验仪功能特点：1．密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。2．配置了单色液晶屏和软键盘人机接口，操作简单、界面美观，所有参数及状态一目了然。3．自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。4．所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。5．汉字报表式打印测试结果，并对试验结果进行智能分析。6．USB通讯接口可上传测试数据到计算机及USB拷贝接口可用U盘直接拷贝测试数据，同时能存储100次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。7．校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。8． 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。9． 校验过程中不浪费SF6气体，测试成本低，对环境无污染。10．具有在线修改系统时钟的功能。11．具有在线修改系统压力功能，可以现场修正。12．核心元器件采用原装进口元件，性能可靠。13．能同时测试一组报警信号、二组闭锁信号。

<深圳>天正华意电气设备有限公司 变压器压力释放阀校验仪深圳

深圳热继电器测试仪接通或断开充电电源时应先关闭仪表上的电源开头，否则有可能损坏仪器而不能正常的使用！！配有打印时请别在充电情况下打印，以避免因电源负载过大而损坏。长期不使用时2-3个月应充放电一次，以延长电池寿命。2、校验前应先确认被校表不带电源后在连接。3、本仪器属于精密仪器，在使用、运输过程中应避免强烈震动。4、本仪器自校功能的设计是为了便于中试人员或使用单位专业调校人员使用，如非专业人员使用此功能会影响仪器的精度。5、严禁使用带有杂质的气源6、测试管路中严禁进入油污8.常见问题解答8.1、实验前的准备工作？答：1、检查仪器电池是否有电，应及时充电。2、检查过滤接头，是否齐全。3、检查储气瓶内气体压力，不足时充好气，可以是SF6或N2，充气压力≤1.5MPa；8.2、如何给储气瓶充气？充到什么程度为宜？答：1、将随机配的减压阀接到气源钢瓶上，将充气接头连接到储气瓶上，通过随机配的充气管道与储气瓶直接相连，慢慢打开减压阀，开始充气，可以是SF6、N2等气体。2、储气瓶内压力一般可以充到1.5MPa；充一次气可以做几十次试验。8.3、如何打印测试结果？更换打印纸及色带？答：1、打印测试结果时，采用外接交流电，在历史查寻中直接打印即可。2、打印纸和色带是打印机的耗材，根据使用情况更换。打印机在面板上可以直接更换纸和色带。更换过程中，如有疑问可直接与打印机厂家(北京炜煌)联系或中有详细说明。

<深圳>天正华意电气设备有限公司 变压器压力释放阀校验仪深圳
<深圳>天正华意电气设备有限公司

深圳热继电器测试仪为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。ZNPM型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。ZNPM型SF6密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。2.校验原理密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。市面上SF6密度继电器有多种形式，从输出接点看有单接点、双接点和三接点等形式，包括闭锁、报警、超压，也有双闭锁类型，总结下来校验类型如下：闭锁回复值校验（升压，接点一）：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。报警回复值校验（升压，接点二）：给SF6密度继电器缓慢匀速进行充气

变压器压力释放阀校验仪深圳

深圳热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。

<深圳>天正华意电气设备有限公司 变压器压力释放阀校验仪深圳

深圳热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。
